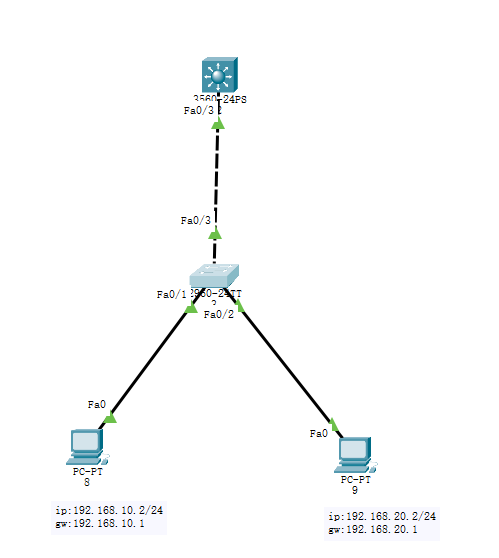

拓补图：

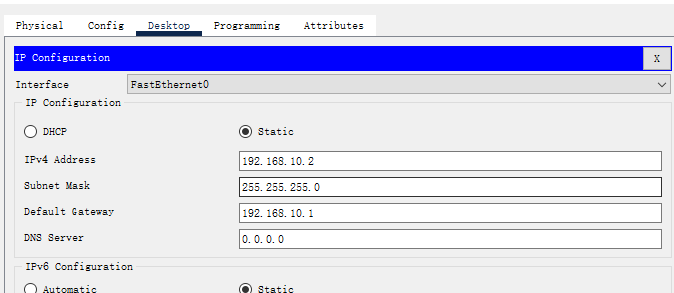

给Pc1配置IP和网关：

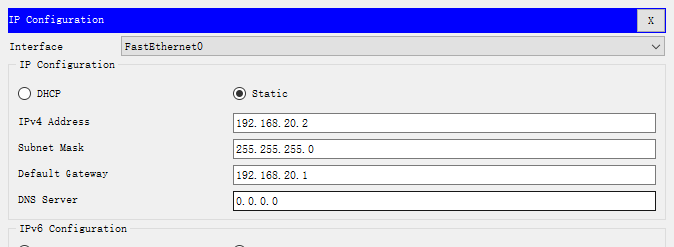

给Pc2配置IP和网关：

在交换机上分别将0/1和0/2添加到VLAN10和VLAN20 并给连接三层交换机的0/3接口配置trunk模式：

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#in f 0/1

Switch(config-if)#sw acc vlan 10

Switch(conin f 0/1in f 0/2

Switsw acc vlan 10sw acc vlan 20

Switch(conin f 0/2in f 0/3

Switsw accin f 0/3in f 0/3sw mod t

开启路由，给三层交换机的0/.接口开启trunk，并且给VLAN10，VLAN20 配置网关地址。

Switch(config)#ip routing

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#in f 0/3

Switch(config-if)#sw tr en do

Switch(config-if)#sw mo tr

Switch(config-if)#in vlan 10

Switch(config-if)# ip ad 192.168.10.1 255.255.255.0

Switch(config-if)#in vlan 20

Switch(config-if)# ip ad 192.168.20.1 255.255.255.0

验证：

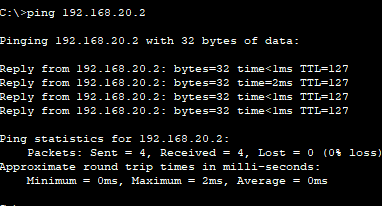

Pc1 ping Pc2

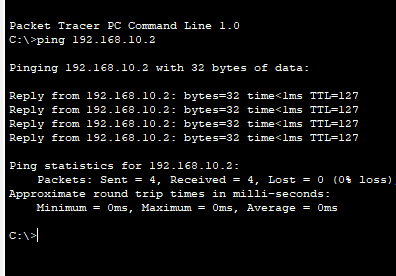

Pc2 ping Pc1

结论：

在SW1和SW2交换机上创建vlan10和VLAN20.配置实现同一vlan里的计算机相互通信，并且在sw2三层交换机上配置SVI虚拟接口，利用三层交换机实现不同vlan件的路由。
